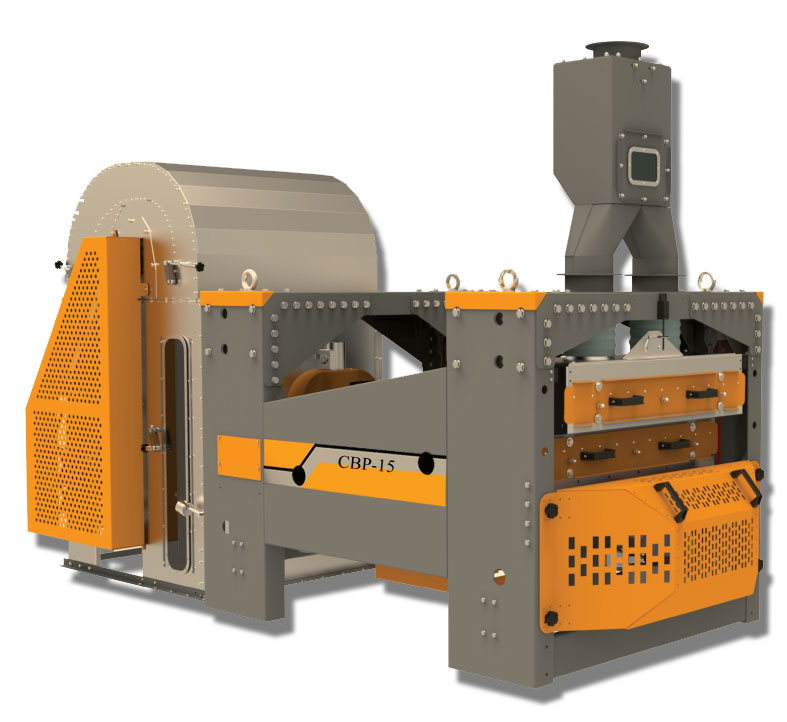

Сепаратор воздушно-решетный
(серии СВР)
Назначение СВР
Сепаратор предназначен для очистки зерна колосовых, зернобобовых, крупяных культур и рапса от примесей, отличающихся от зерна основной культуры геометрическими параметрами и аэродинамическими свойствами.
Устройство и работа СВР
Сепаратор воздушно-решетный включает модуль решетный МР, блок пневмосепарирующий БПС (или колонки пневмосепарирующие) и бункер-питатель (или распределители потока зерна).
Зерновой материал подается в бункер-питатель и дозирующим механизмом равномерно распределяется по ширине решетного модуля, кузова которого совершают круговые колебания, при этом верхнее решето отделяет крупные примеси, а нижнее — подсев. Очистка ситовых сегментов решет выполняется резиновыми шариками.
Зерновой материал, прошедший очистку на решетном модуле, поступает в блок пневмосепарирующий. Питатель равномерно подает зерно в пневмоканал, где происходит выделение легковесных примесей, которые уносятся в осадочную камеру и далее винтовым конвейером выводятся за пределы машины.
Очистка отработанного воздуха от аспирационных примесей выполняется в циклоне.
Особенности конструкции СВР

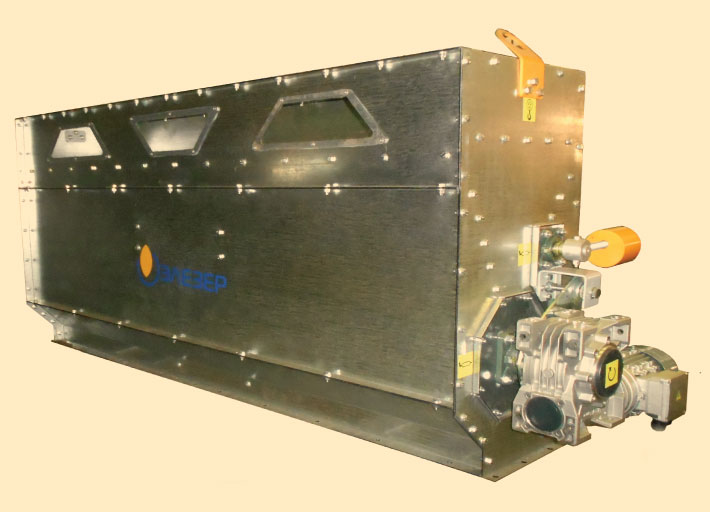

- бункер питатель выполняет дозированную подачу и равномерное распределение зернового материала по ширине решетных кузовов; (рис. 1)

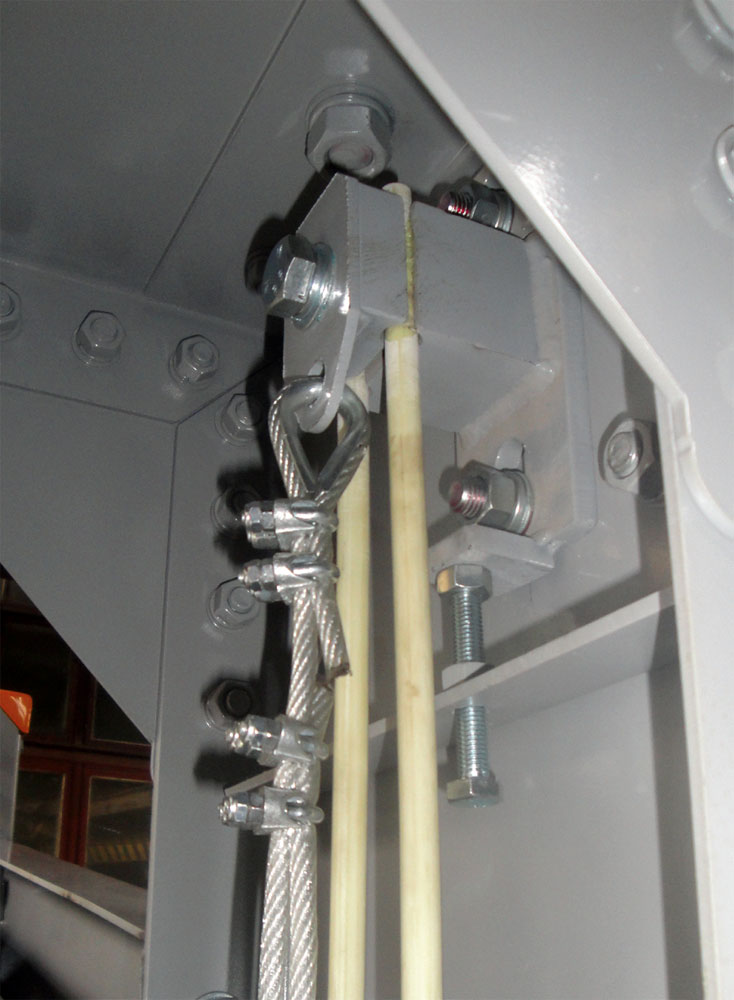

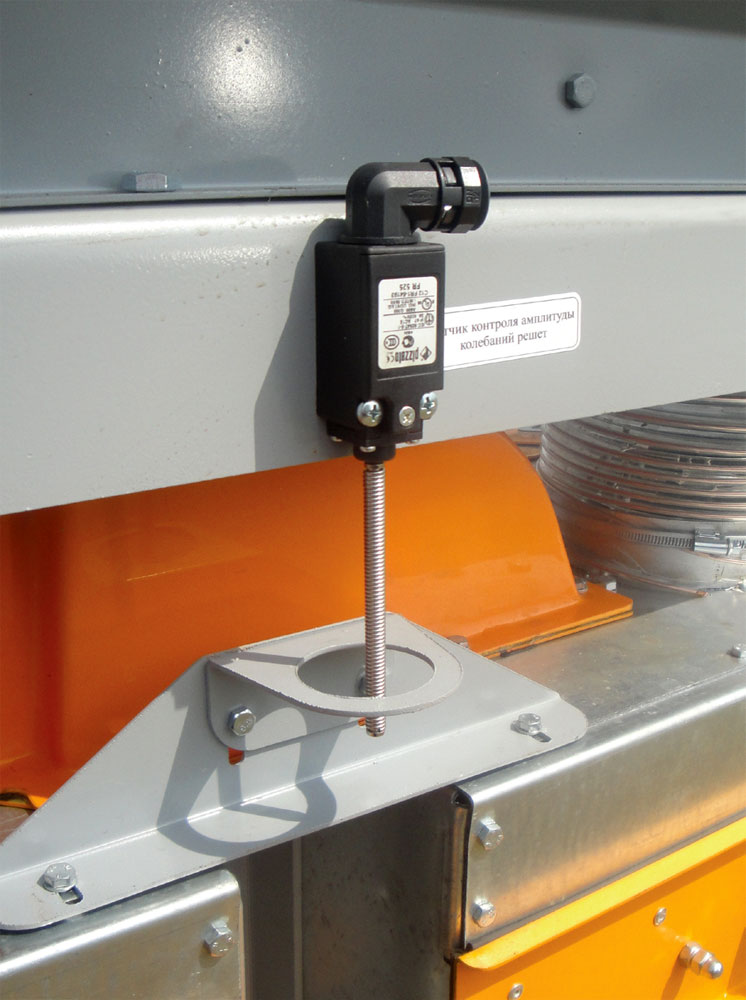

- страховочные тросы и встроенный датчик контроля круговых колебаний решет обеспечивают высокую степень безопасности при эксплуатации машины; (рис. 2-3)

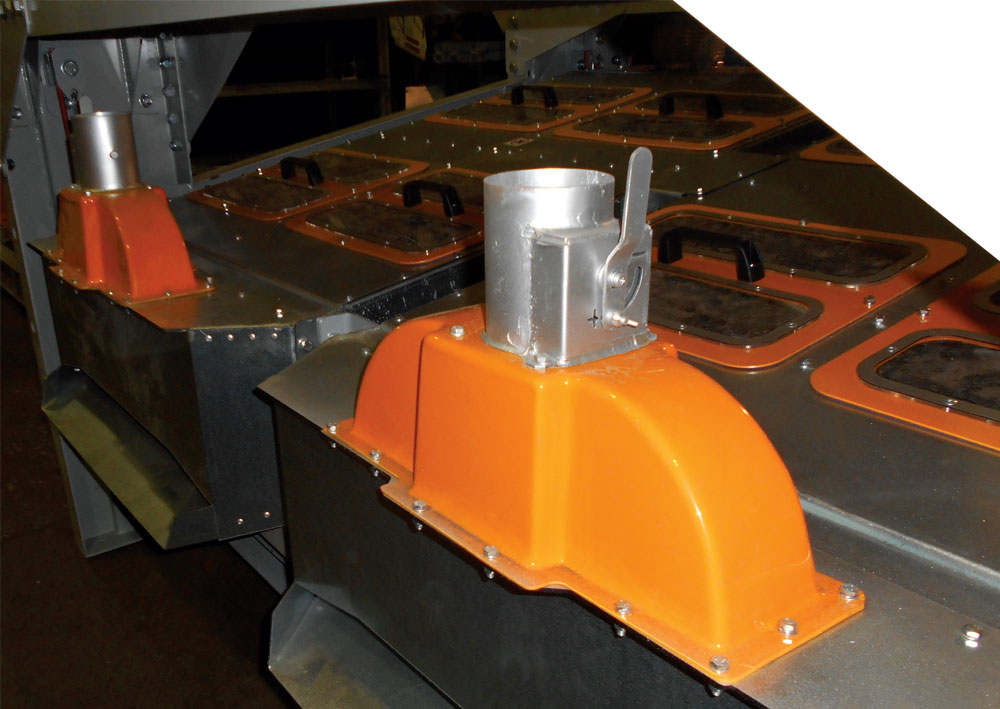

- аспирация решетных кузовов исключает скопление легковесных примесей внутри сепаратора; (рис. 4)
- решетные кузова и решетные рамки изготавливаются из оцинкованного листового металла; (рис. 4-5)

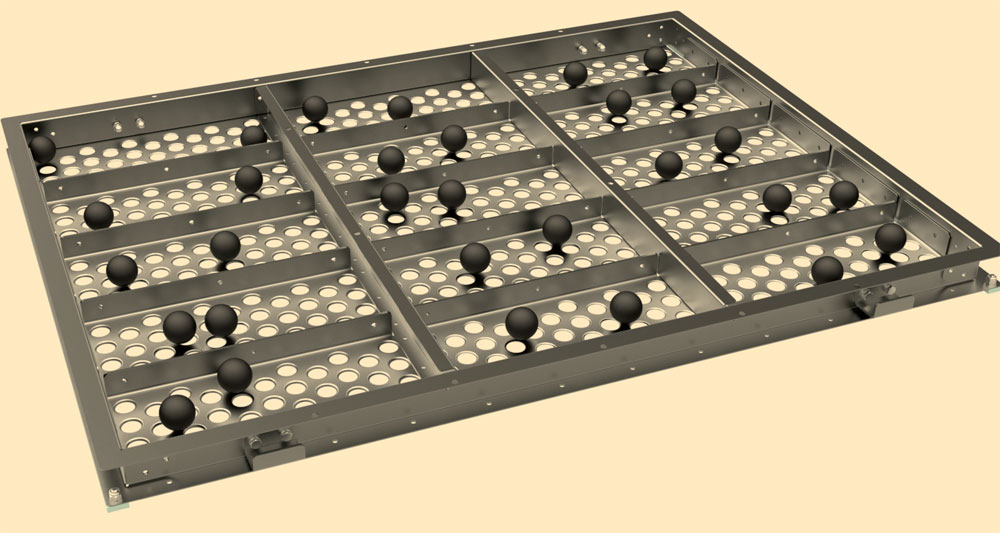

- конструкция решетных рамок обеспечивает возможность быстрой замены решет при переходе на другую культуру; (рис. 5)

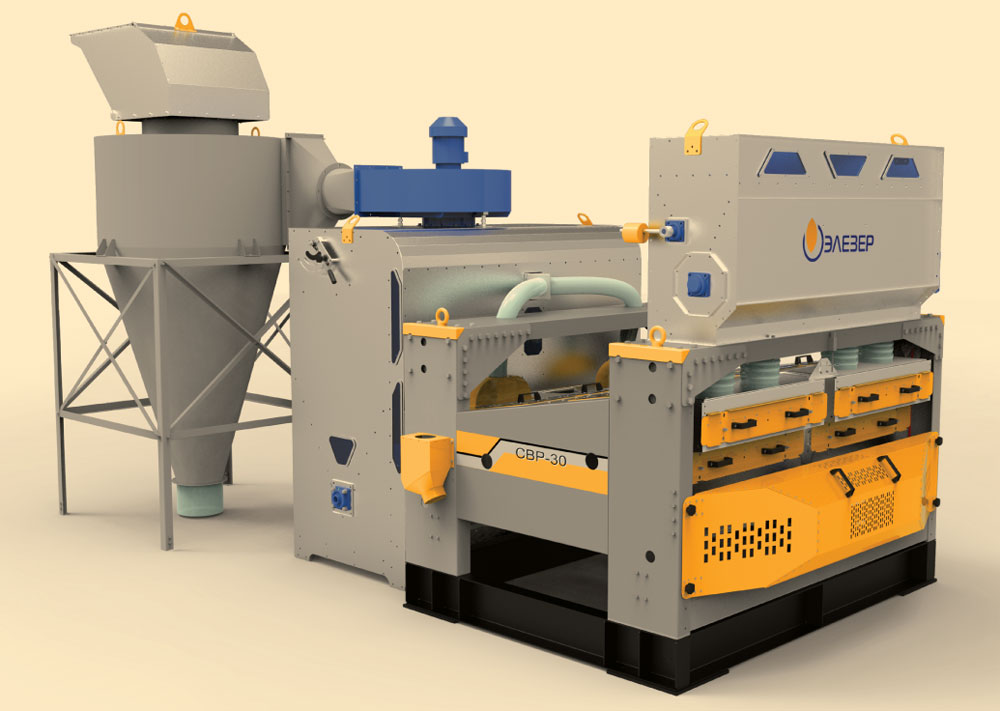

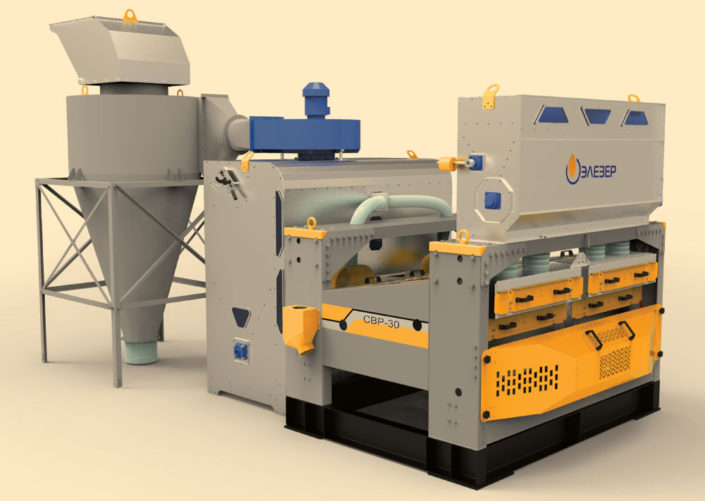

- автономная система аспирации разомкнутого типа с очисткой отработанного воздуха в циклоне значительно снижает запыленность воздуха рабочей зоны, обеспечивая комфортные условия работы оператора. (рис. 6)

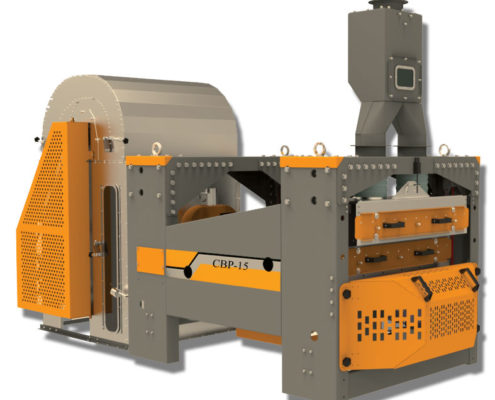

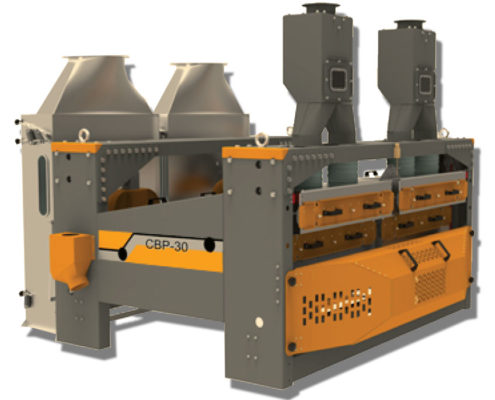

Технические характеристики СВР-15 и СВР-30
| Модель | СВР-15 | СВР-30 |
|---|---|---|
| Производительность*, т/ч | 15 | 30 |
| Установленная мощность электродвигателей, кВт, в том числе: | ||
| — привода бункера-питателя МР | 0,55 | 0,75 |
| — привода решетных кузовов МР | 1,1 | 1,5 |
| — привода бункера пневмосепарирующего БПС | — | 9,0 |
| — привода бункера пневмосепарирующего замкнутого БПСЗ | 4,0 | 8,0 |
| Масса МР, кг | 1 100 | 1 450 |
| Площадь решетной поверхности, м2, не более | 3 | 6 |
| Габаритные размеры, мм, не более | ||
| — длина | 2 500 | 3 350 |
| — ширина | 1 700 | 3 050 |
| — высота | 2 600 | 2 600 |
| * — на пшенице влажностью до 15%, засоренностью до 3% | ||
